日本女优电影影音先锋,高清av视屏

鐵合金烘烤爐

時間：2024-11-29 15:11:05

　　合金烘烤爐是烘烤鐵合金的用設備，通過對硅鐵、錳鐵、鉻鐵、鉬鐵、鈦鐵、釩鐵等合金爐料進行脫水份烘烤，在200℃內(nèi)進行脫游離水份烘烤，在400-600℃內(nèi)進行脫結(jié)晶水份烘烤。使合金達到要求溫度，能滿足煉鋼工藝要求，實現(xiàn)縮短冶煉時間，提高鋼材質(zhì)量的目的。
　　技術說明：
　　由于合金料在200℃左右脫游離水，在400-600℃內(nèi)脫結(jié)晶水，合金料需要脫水，加熱溫度必須達到400℃以上，因此鐵合金烘烤裝置作為烘烤鐵合金的用設備，必須滿足以下要求：
　　1、合金料經(jīng)過加熱，達到400-500℃；
　　2、加熱形式：間接加熱形式，采用烘烤爐形式，形成過熱風（500-600℃），用過熱風加熱合金塊；
　　3、燃燒采用過氧燃燒，煤氣燃燒率在99%以上，形成無害煙氣；
　　4、燃燒器口采用耐熱鋼，延長使用壽命；
　　5、控制方式：手動控制；自動點火；
　　6、點火氣體：乙炔或天然氣；
　　7、燃燒介質(zhì)：轉(zhuǎn)爐煤氣；

咨詢熱線

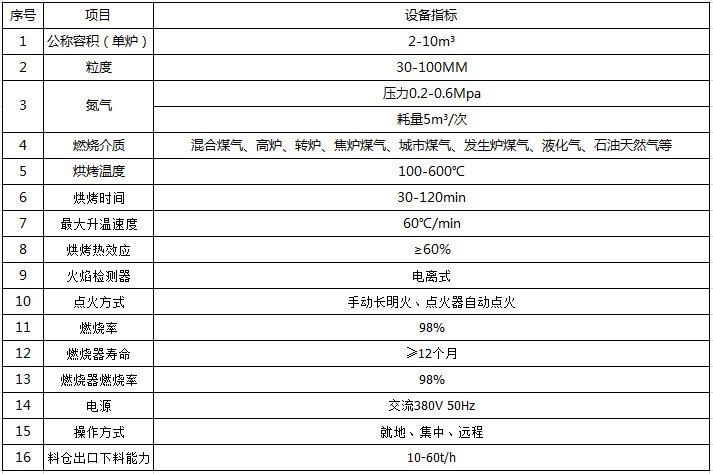

產(chǎn)品優(yōu)勢工作原理技術參數(shù)

　　1、轉(zhuǎn)爐煤氣通過燃燒器燃燒，產(chǎn)生約1200℃左右的高溫煙氣，吹進燃燒室，在燃燒室內(nèi)與所配冷風初步混合，并在高溫下進步反應，燃盡高爐煤氣(氧化碳);形成無毒的約800℃左右的高溫煙氣;在燃燒室末，熱煙氣與配風充分混合，形成500-600℃左右的熱風。

　　2、由于合金使用上，煉鋼是間斷性出料，加熱是連續(xù)性加熱，且加熱的熱風噴口在合金料倉的底部，形成自下向上逆流加熱，使料倉出料接近熱風溫度，達到400-500℃。

　　3、由于熱風溫度過高，為保證熱率，可以給熱風管道加保溫。
