顎式碎破機工作原理 附圖

時間：2024-12-03 10:04:34 點擊：4931 次 來源：洛陽鵬卓機械設備有限公司

　　顎式破碎機俗稱顎破，又名老虎口。由動顎和靜顎兩塊顎板組成破碎腔，模擬動物的兩顎運動而完成物料破碎作業的破碎機。廣泛運用于礦山冶煉、建材、公路、鐵路、水利和化工等行業中各種礦石與大塊物料的破碎。

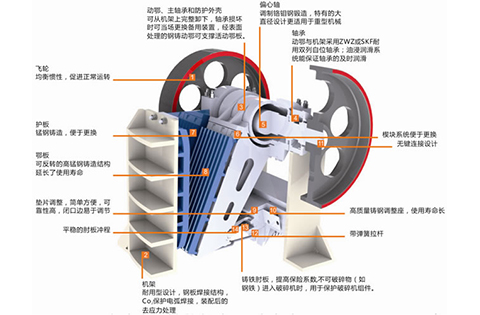

　　顎式碎破機工作原理：

　　顎式破碎機工作時，電動機通過皮帶輪帶動偏心軸旋轉，使動顎周期地靠近、離開定顎，從而對物料有擠壓、搓、碾等多重破碎，使物料由大變小，逐漸下落，直至從排料口排出。

　　而且，顎式破碎機（顎破）分簡單擺動顎式破碎機和復雜擺動顎式破碎機兩種類型，它們的工作原理很相似，動顎的運動軌跡有較大的差別。簡單擺動顎式破碎機，因動顎是懸掛在支承軸上，所以當動顎作往復運動時，動顎上各點的運動軌跡都是圓弧形，而且水平行程上小下大，而以動顎的底部（排礦口處）為大。由于落入破碎腔的礦石，上部均為大礦塊，往往達不到礦石破碎所必需的壓縮量，故上部的大塊礦石，需反復壓碎多次，才能破碎。

　　破碎負荷大都集中在破碎腔的下部，整個顎板沒有均勻工作，從而降低了破碎機的生產能力。同時這種破碎機的垂直行程小，磨剝作用小，排礦速度慢。但顎板的磨損較輕，產品過粉碎少。復雜擺動顎式破碎機，由于其動顎又是曲柄連桿機構的連桿，在偏心軸的帶動下，動顎上點的運動軌跡近似橢圓形，橢圓度是上小下大，其上部則近似圓形。

　　這種破碎機的水平行程正好與簡擺顎式破碎機相反，其上部大下部小，上部的水平行程約為下部的1.5倍，這樣就可以滿足破碎腔上部大塊礦石破碎所需的壓縮量。同時整個動顎的垂直行程都比水平行程大，尤其是排礦口處，其垂直行程約為水平行程的3倍，有利于促進排礦和提高生產能力。實踐表明，在相同條件下，復擺顎式破碎機的生產能力比簡擺顎式破碎機高30%左右。但顎板的磨損快，產品過粉碎嚴重。

　　洛陽亞聯生產銷售顎式破碎機入料粒度大，破碎比大，產品粒度均勻，產量更高。顎板采用內耐磨材料變質錳鋼，大大提高了齒板的使用壽命，壽命是舊型同類產品的2－5倍。其中PET是碳素行業的陽和陰用顎式破碎機，以代替?zhèn)鹘y(tǒng)液壓機，具有投資少、益高等點；PEY具有液壓保護作用，有解決了鋼渣等冶金渣破碎中的“卡鋼”問題。廣泛應用于礦山、冶金、建材、公路、鐵路、水利和化工等部門。
